一、图像采集工作站维修流程

图像采集工作站故障可能涉及硬件（主机、采集卡、镜头 / 传感器、接口）、软件（采集软件、驱动程序）或连接问题，需按 “先软件后硬件、先外部后内部” 的顺序排查维修。

（一）故障排查：定位核心问题

1. 基础功能故障（如无法开机、无图像显示）

2. 图像采集故障（如采集无画面、画面模糊 / 卡顿）

3. 数据存储 / 传输故障（如无法保存图像、传输中断）

1. 存储故障：检查存储硬盘（本地硬盘 / 外接硬盘）是否显示在 “我的电脑” 中，若未显示，排查硬盘数据线 / 电源线连接（内置硬盘）或 USB 接口（外接硬盘），用磁盘检测工具（如 CrystalDiskInfo）查看硬盘健康状态（是否有 “坏道”“警告”）；

2. 传输中断：若为网络传输（如传至服务器），检查网线连接与网络稳定性（用 ping 命令测试服务器 IP，如 “ping 192.168.1.100 -t”，若丢包率高，排查路由器或交换机）；若为 USB 传输，更换 USB 接口或线缆，确认接口版本匹配（如 USB3.0 设备需插 USB3.0 接口）。

（二）维修操作：分故障类型处理

1. 软件与驱动维修（优先处理，无硬件风险）

· 驱动异常：

i. 卸载旧驱动：在 “设备管理器” 中右键点击采集卡 / 显卡，选择 “卸载设备”，勾选 “删除此设备的驱动程序软件”；

ii. 安装原厂驱动：如采集卡型号 “MV-CA050-10GM”、对应系统（如 Windows 10 64 位）的驱动，按提示安装，重启工作站；

· 采集软件故障：

i. 修复安装：打开软件安装目录，找到 “Setup.exe”，选择 “修复”（Repair），修复缺失的组件；

ii. 重装软件：若修复无效，卸载软件后删除残留文件夹（如 “C:\Program Files\ 采集软件名称”），重新安装最新版本。

2. 硬件维修（需断电操作，避免静电损伤）

· 电源 / 接口维修：

· 若电源线 / 采集线断裂，更换同规格备用线（如电源线需符合 “250V 10A” 标准，采集线需匹配接口类型）；

· 若 USB/HDMI 接口松动，打开主机侧盖，检查接口焊点是否脱落，用烙铁重新焊接（需专业操作，避免焊锡短路），或更换接口模块；

· 采集卡 / 显卡维修：

· 若采集卡接触不良，拔下后用橡皮擦清理金手指，重新插入 PCIe 插槽，确保卡扣扣紧；若仍故障，更换备用采集卡（需与主机主板兼容，如 PCIe 3.0 插槽需插 PCIe 3.0 采集卡）；

· 若显卡故障，同理清理金手指或更换备用显卡，确保显卡驱动与采集软件兼容（如 NVIDIA 显卡需安装 Studio 驱动，避免游戏驱动）；

· 硬盘维修：

· 若硬盘有坏道，用分区工具（如 DiskGenius）屏蔽坏道区域，或更换新硬盘（建议选择固态硬盘，提升存储速度，适合高频采集），重装系统与采集软件后，恢复备份的图像数据（若有）。

3. 镜头 / 传感器维修（需专业工具，避免损坏精密部件）

· 镜头清洁与调节：若画面模糊，用镜头纸蘸无水乙醇轻擦镜头表面，顺时针 / 逆时针调节焦距环至画面清晰，锁定焦距（部分镜头有 “焦距锁”）；

· 传感器故障：若传感器（如相机 CMOS）有污渍或坏点，不可自行拆解，传感器为精密部件，拆解易导致损坏，或更换同型号镜头 / 相机。

（三）维修后验证：确保核心功能正常

1. 基础功能验证：开机后检查显示器显示正常，进入系统后无报错弹窗，采集软件能正常启动；

2. 采集功能验证：连接镜头 / 传感器，触发采集（手动 / 脚踏触发），检查采集的图像是否清晰、无卡顿，分辨率 / 帧率符合设备参数（如采集 4K 图像时，分辨率需达到 3840×2160）；

3. 存储与传输验证：保存采集的图像，确认能正常打开（无损坏），尝试将图像传输至本地硬盘 / 服务器，检查传输速度与完整性（无文件丢失、大小一致）；

4. 稳定性测试：连续采集 30 分钟（模拟实际使用场景），观察是否出现 “卡顿”“闪退”“图像失真”，用硬件监控工具（如 HWMonitor）查看 CPU、显卡温度（不超过 80℃为正常）。

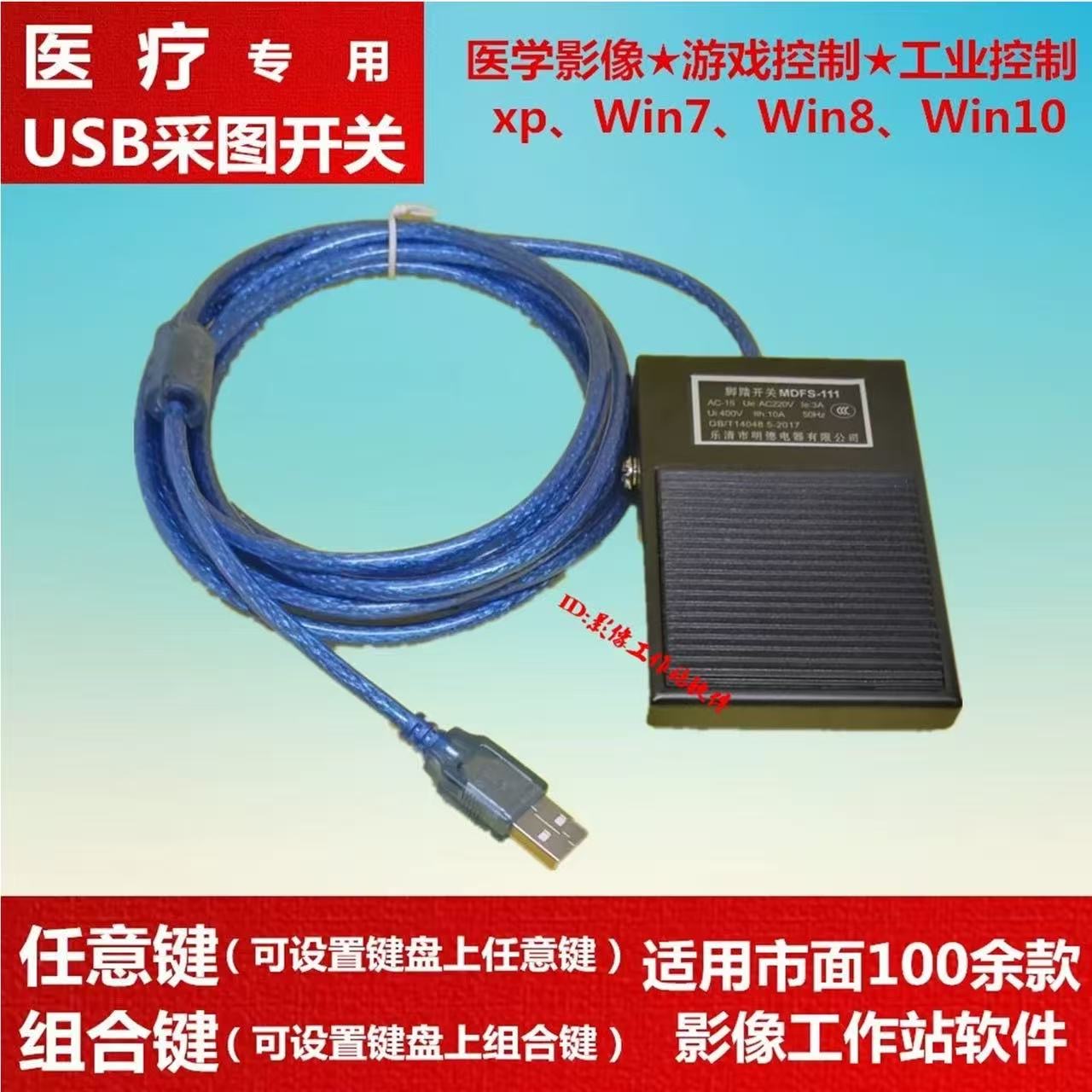

二、配套脚踏维修流程

工作站脚踏多为 “按键式” 或 “踏板式”，核心功能是通过按压触发信号（如开关量信号、USB 信号），故障多集中在 “按压无响应”“触发延迟”“误触发”，维修需围绕 “连接、内部开关、线缆” 展开。

（一）故障排查：快速定位问题点

（二）维修操作：简单易操作，无需复杂工具

1. 连接与线缆维修

· 接口松动：若脚踏接口（如 USB 接头）松动，用尖嘴钳轻轻夹拢接头金属片（避免用力过猛导致变形），或更换同规格接头（剪断旧接头，按颜色对接线缆，用烙铁焊接，包裹绝缘胶带）；

· 线缆断裂：若排查出线缆某段断裂，剪断断裂部分，将两端线缆按颜色对接（如红色接红色、黑色接黑色），用热缩管包裹焊点（加热收缩固定），或直接更换同长度、同规格的屏蔽线缆（避免干扰信号）。

2. 内部开关与机械结构维修

· 微动开关损坏：

i. 拆卸旧开关：打开脚踏外壳，用螺丝刀拧下固定微动开关的螺丝，拔下连接线缆（记录线缆颜色对应关系）；

ii. 更换新开关：购买同型号微动开关，按原位置安装，连接线缆（颜色对应），测试按压是否有 “咔哒” 声，用万用表确认开关通断正常；

· 踏板卡顿 / 回弹无力：

i. 清洁与润滑：清理踏板与外壳接触处的灰尘，在转轴处涂抹少量医用级润滑脂（避免普通润滑油腐蚀塑料）；

ii. 更换弹簧：若弹簧生锈或弹力不足，取下旧弹簧，更换同规格不锈钢弹簧（测量原弹簧的直径、长度、线径，确保尺寸一致）。

3. 软件设置调整（针对触发延迟 / 误触发）

1. 打开工作站采集软件，进入 “设置 - 脚踏控制” 界面，调整 “触发响应时间”（如从 “500ms” 改为 “100ms”，减少延迟）；

2. 若误触发，勾选 “防误触模式”（部分软件支持），或调整踏板触发力度（机械脚踏可通过调节弹簧松紧实现，电子脚踏在软件中设置 “触发阈值”）。

（三）维修后验证：确保触发可靠

1. 连接测试：将脚踏连接工作站，按压踏板，观察采集软件是否能立即响应（如触发采集、切换模式），无延迟（响应时间＜200ms 为正常）；

2. 稳定性测试：连续按压脚踏 20 次，检查每次触发是否有效，无 “漏触发”“误触发”；

3. 机械测试：按压踏板时感觉顺畅，无卡顿，松开后踏板能快速回弹至原位，无松动或异响。

三、通用注意事项

1. 安全操作：维修工作站前需断电，拔下电源线；维修脚踏时避免用力拉扯线缆，防止接口损坏；若涉及主板、采集卡等精密部件，需戴防静电手环，避免静电击穿；

2. 数据备份：维修工作站前，若设备能开机，需备份重要图像数据（复制至外接硬盘或服务器），避免维修过程中系统重装导致数据丢失；

3. 维修记录：详细记录故障现象、排查步骤、维修内容（如更换的部件型号、驱动版本）、维修日期，建立维修档案，便于后续故障追溯。
